Riduttori a vite senza fine e combinati

Serie: SW - ISW

Riduttori a vite senza fine e combinati
  • Riduttori a vite senza fine e combinati

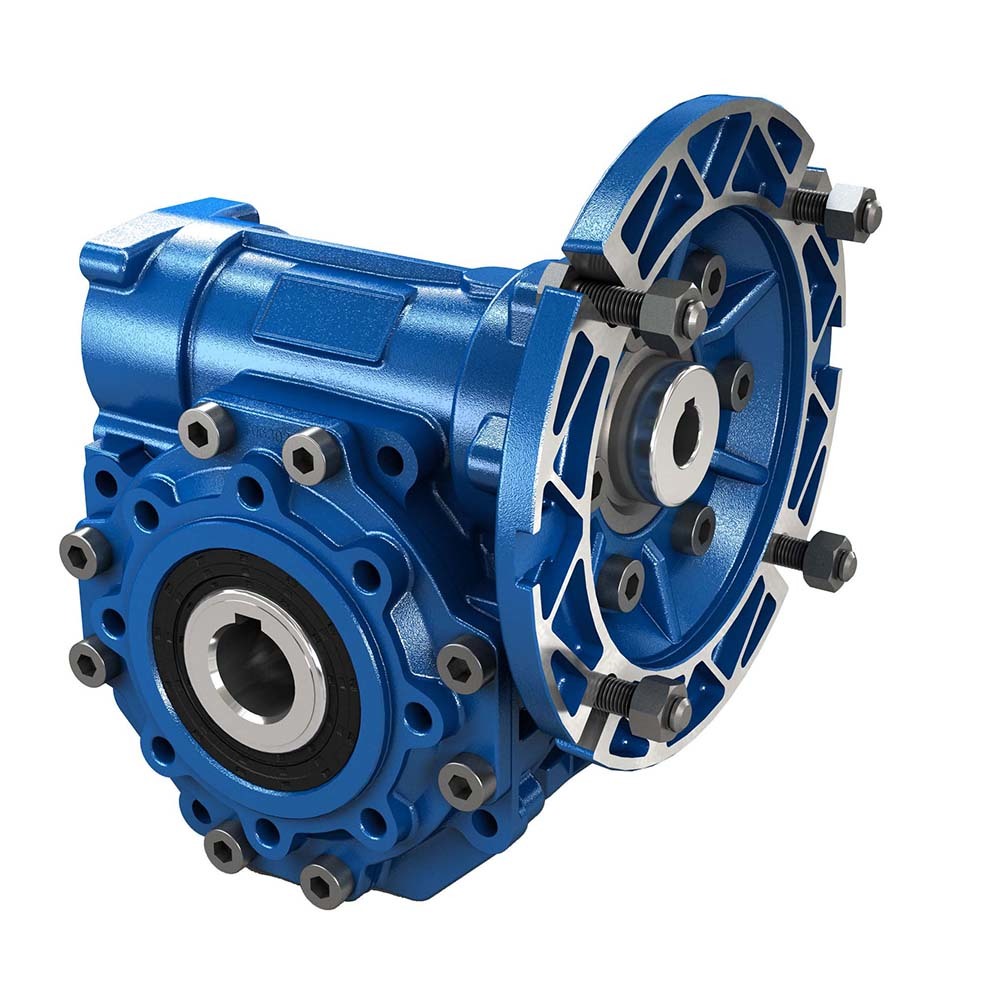

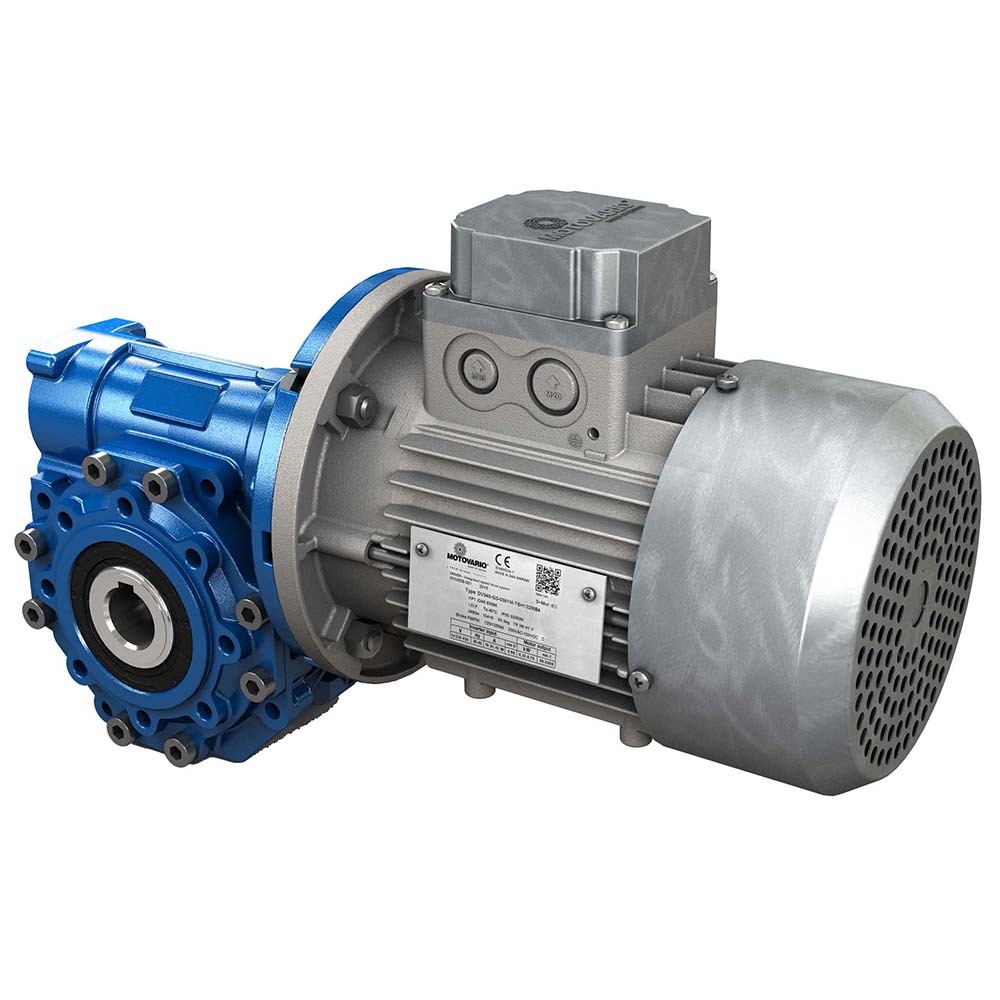

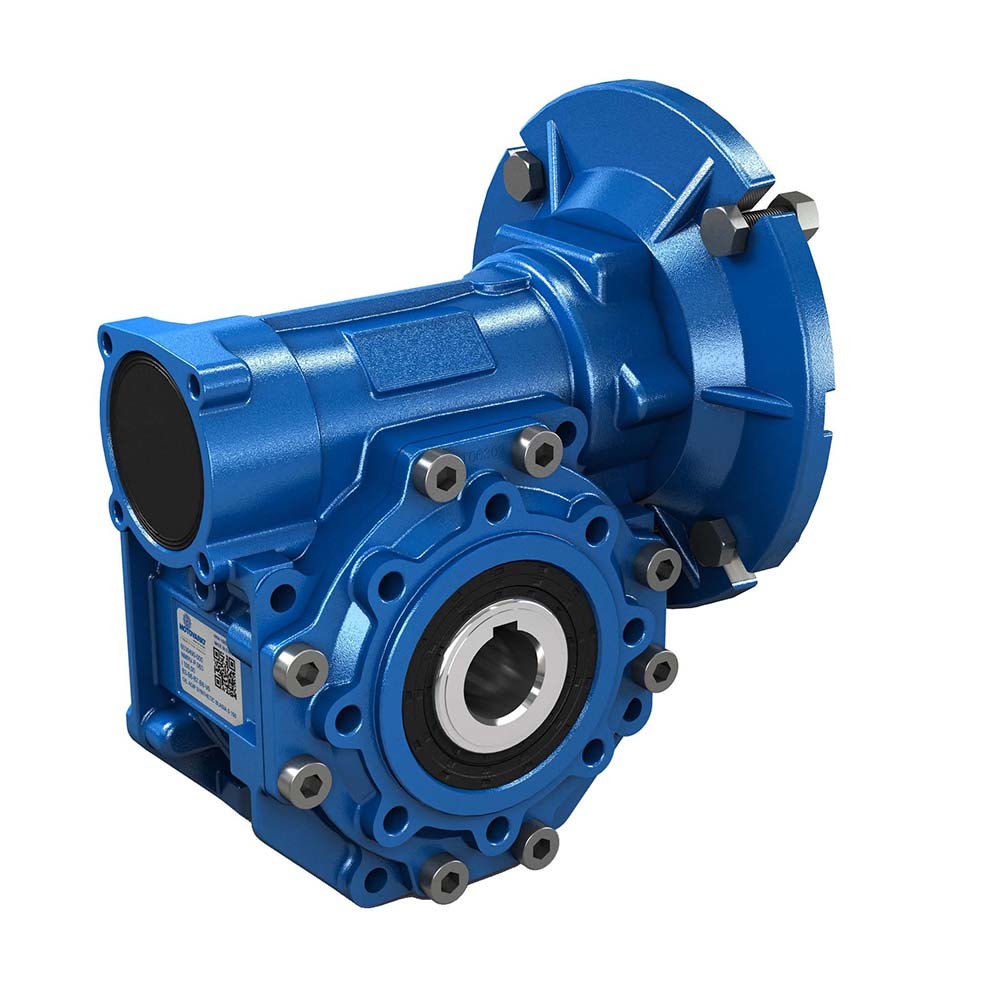

Il riduttore SW, complementare al NMRV di Motovario, ha un’altezza d’asse compresa fra 30 e 105 mm ed è caratterizzato da un design “rotondo” della carcassa tale da consentire il minor ingombro esterno possibile.

Per ottenere la massima affidabilità ed efficienza a livello sinergico la coppia vite/corona, i cuscinetti, le flange attacco motore e gli accessori derivano direttamente dalla gamma NMRV.

Garanzia: Due anni dalla data di consegna.

Caratteristiche
Gamma
Downloads
PRODUCT CHECK LIST
Richiedi informazioni
  • Grandezze: 030-040-050-063-075-090-105
  • Disponibile nelle versioni: SW - predisposizione attacco motore, ISW - con albero maschio in ingresso, SWL - con limitatore di coppia
  • Potenze fino a 7,5 kW
  • Gruppi in alluminio forniti con olio a base sintetica che ne permette il montaggio in tutte le posizioni senza modificarne la quantità di lubrificante. I gruppi senza tappi inoltre riducono il rischio di ossidazione o contaminazione dell'olio.
  • Rapporti di riduzione compresi tra 5 e 100
  • Valore di coppia max 630 Nm e carico radiale massimo ammissibile 12.000 N
  • Carcasse in lega di alluminio pressofuso
  • Vite senza fine in acciaio cmt tmp e corona in bronzo Cu Sn12 Ni2 (UNI7013-10)
  • Profilo vite ZI (UNI4760) rettificato
  • Gruppi idonei a sopportare applicazioni gravose unita a doti di particolare leggerezza
  • Capacità di carico calcolate secondo BS721-83 e verificate secondo Niemann
  • Verniciati con polvere epossipoliestere Blu RAL 5010 secondo DIN 1843

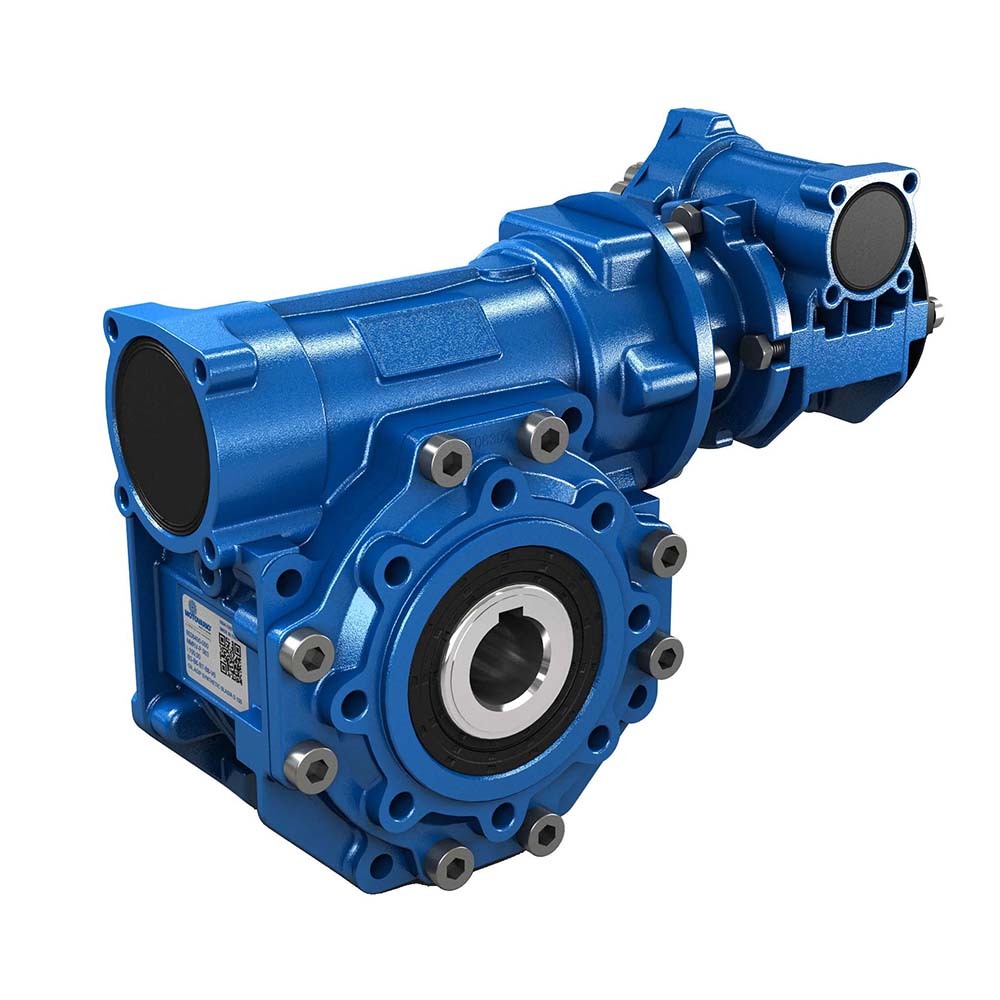

  • I riduttori a vite senza fine sono disponibili in diverse combinazioni: SW+SW e SW+ISW
  • Opzioni: Braccio di reazione, fissaggio con piedi, flangia uscita, kit albero lento, cappellotto, seconda estremità d'albero veloce
