Riduttori coassiali - ghisa

H - IH - PH - CH

Riduttori coassiali - ghisa

  • H080Ppam112_CAM1 maxi
  • H080F112B5_CAM1 maxi
  • H080Fpam112_CAM1 maxi
  • H080P112B5_CAM1 maxi
  • H081F112B5_CAM1 maxi
  • H081Fpam112_CAM1 maxi
  • H081M112B5_CAM1 maxi
  • H081Mpam112_CAM1 maxi
  • H081P112B5_CAM1 maxi
  • H081Ppam112_CAM1 maxi
  • H081Upam112_CAM1 maxi
  • H100U-FB-300x38M-T132sB5_CAM 1 maxi
  • H100U-FB-pam300x38M_CAM 1 maxi
  • CH080F112_CAM1 maxi
  • CH080P112_CAM1 maxi
  • CH081F112_CAM1 maxi
  • CH081M112_CAM1 maxi
  • CH081P112_CAM1 maxi
  • IH080F_CAM1 maxi
  • IH080P_CAM1 maxi
  • IH081F_CAM1 maxi
  • IH081M_CAM1 maxi
  • IH081P_CAM1 maxi

Progettati per offrire il massimo livello di affidabilità, anche in condizioni di esercizio particolarmente gravose, i prodotti della serie H  garantiscono condizioni di assoluta versatilità e sono indicati per applicazioni che richiedono elevati carichi radiali.
Una vasta gamma di modelli, disponibili nella versione in ghisa dalla taglia 030 alla 140.

Certificazioni Disponibili: ATEX 2GD/3GD

Garanzia: Due anni dalla data di consegna.

Caratteristiche
Gamma
Downloads
PRODUCT CHECK LIST
Richiedi informazioni
  • Grandezze: 030-040-050-060-080-100-125-140

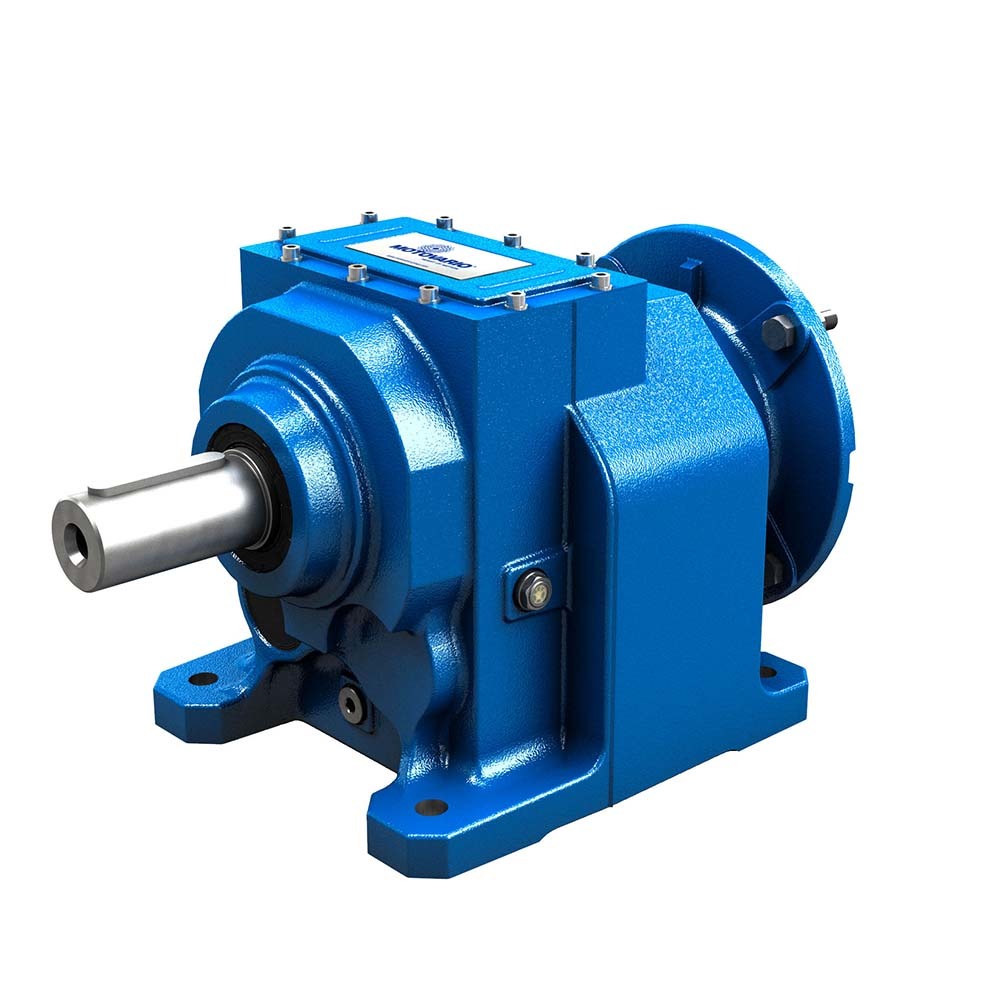

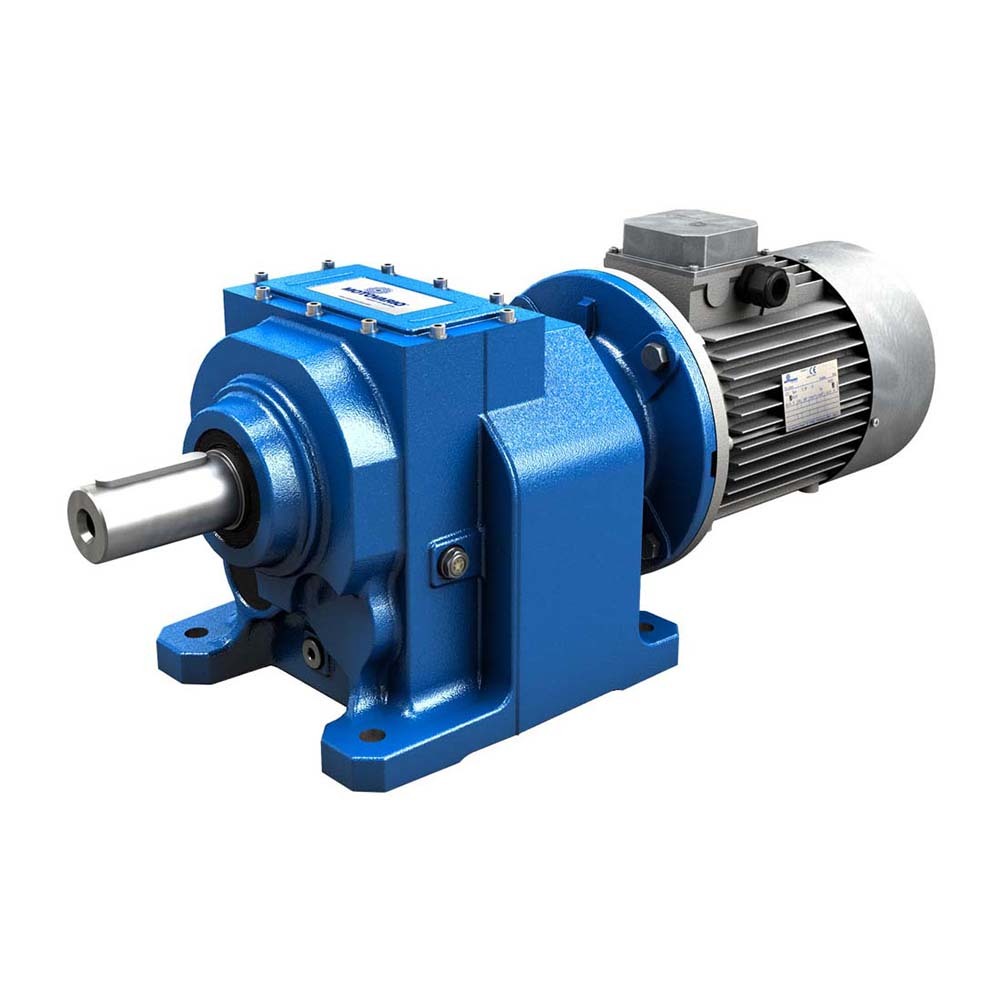

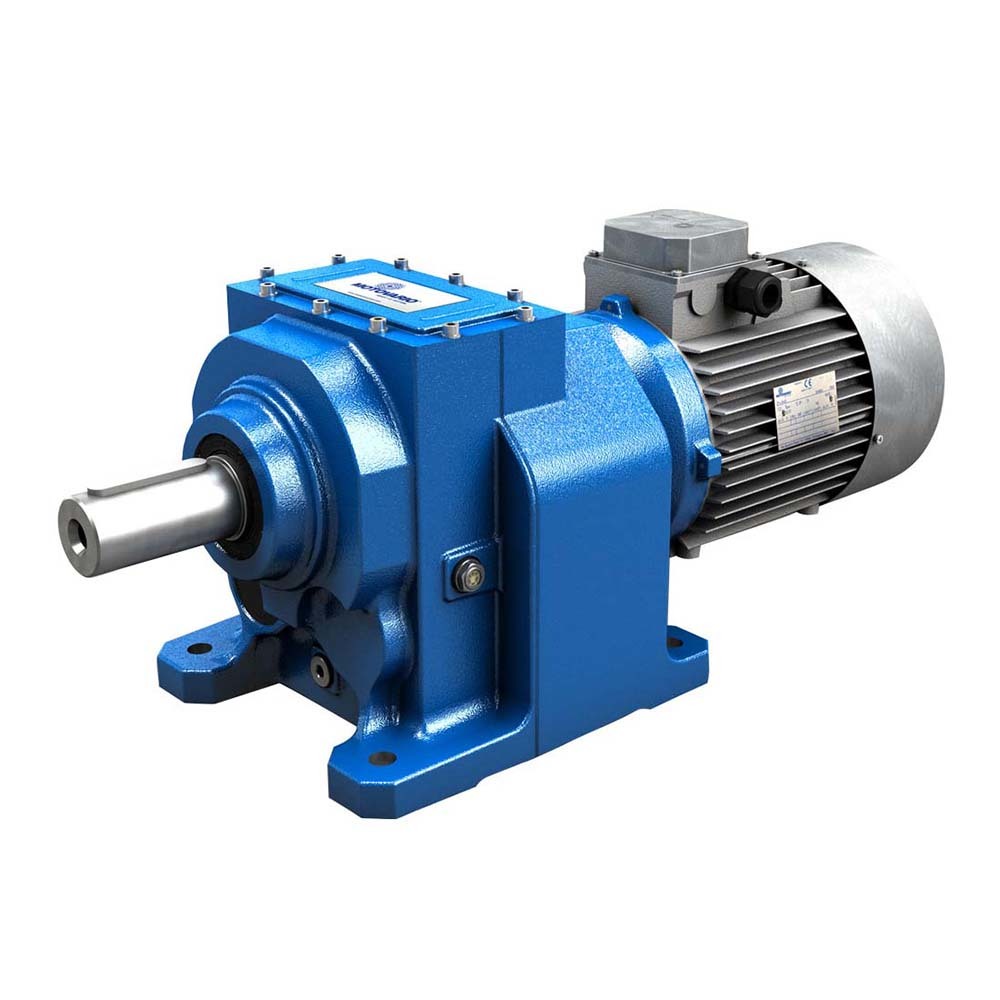

  • Disponibile nelle versioni: H - predisposizione attacco motore, IH - con albero maschio in ingresso, CH - con motore compatto, PH predisposizione attacco motore con giunto elastico

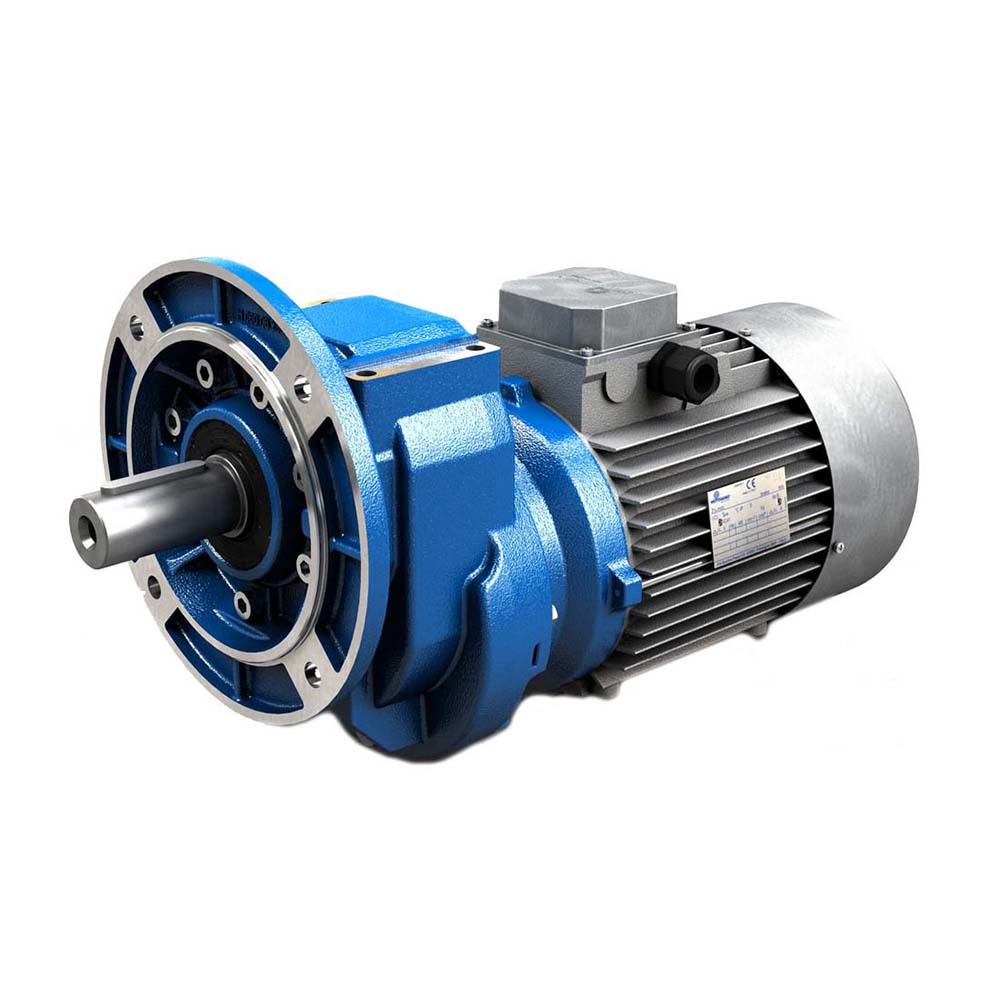

  • Carcassa con piedi, flangia F e universale U
  • Potenze fino a 45 kW
  • Ingranaggi in acciaio cementato e temprato con profilo sbarbato o rettificato
  • 1, 2 e 3 stadi di riduzione
  • Rapporti di riduzione compresi tra 1,23 e 282,10
  • Valore di coppia max 8.000 Nm e carico radiale massimo ammissibile 55.000 N
  • Carcasse in ghisa grigia G200 ad elevata resistenza ottimizzate mediante analisi FEM
  • Capacità di carico calcolate secondo ISO 6336 e verificate secondo AGMA 2001
  • Verniciati con polvere epossipoliestere Blu RAL 5010
  • Accessori: flange d’uscita, dispositivo antiretro, anelli di tenuta in viton
