Serie D
Motoinverter Drivon

Motoinverter Drivon

DV

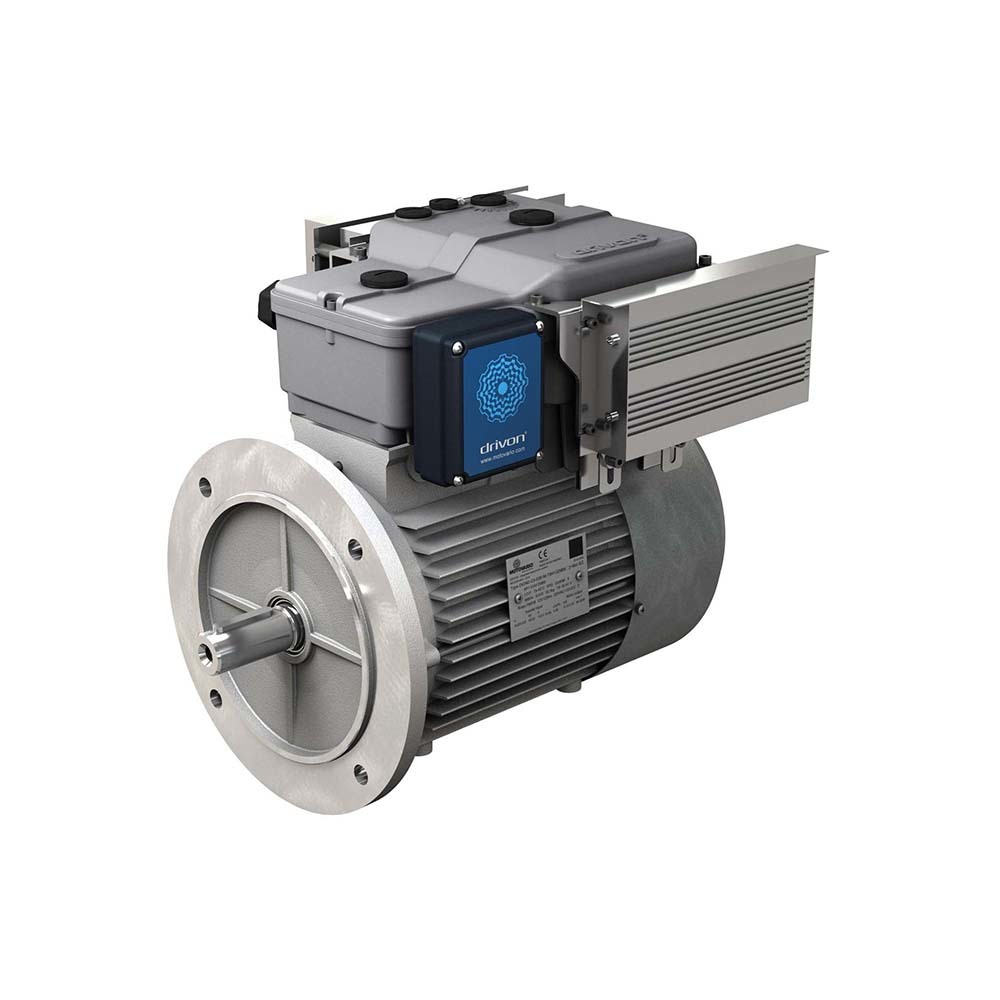

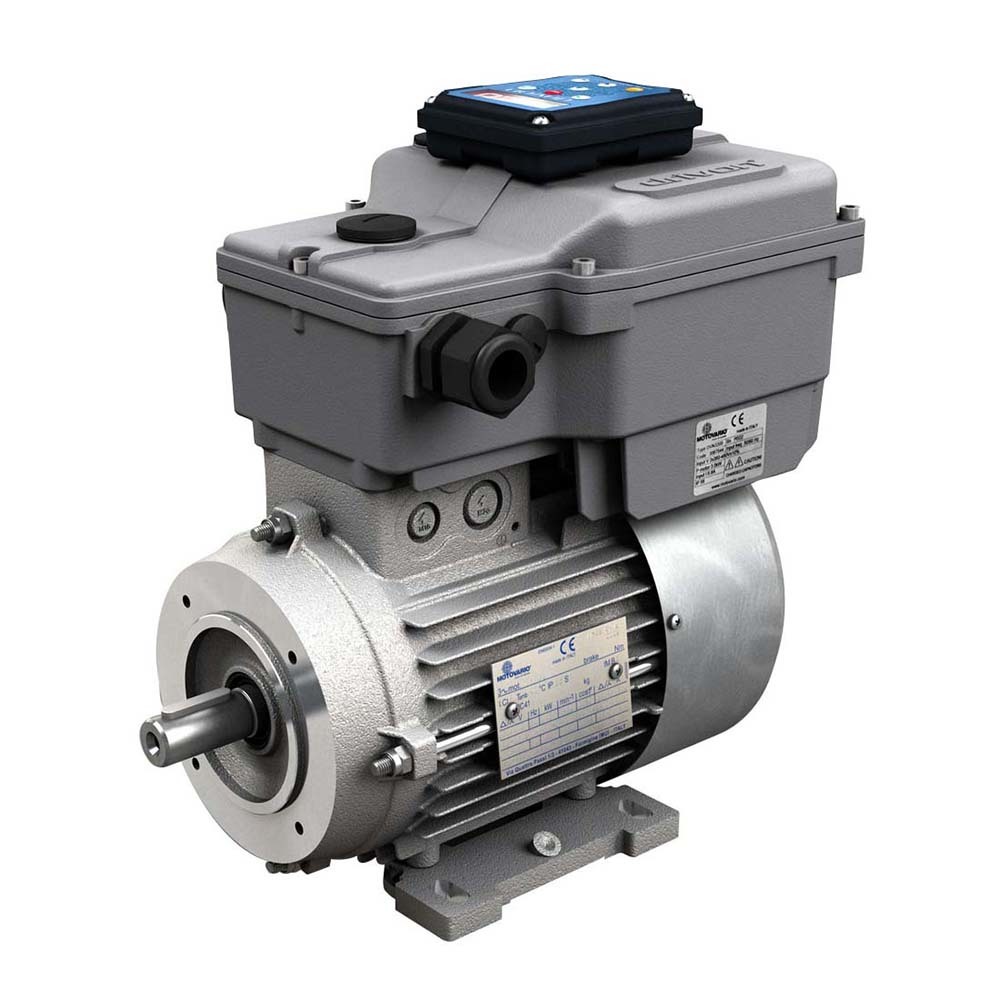

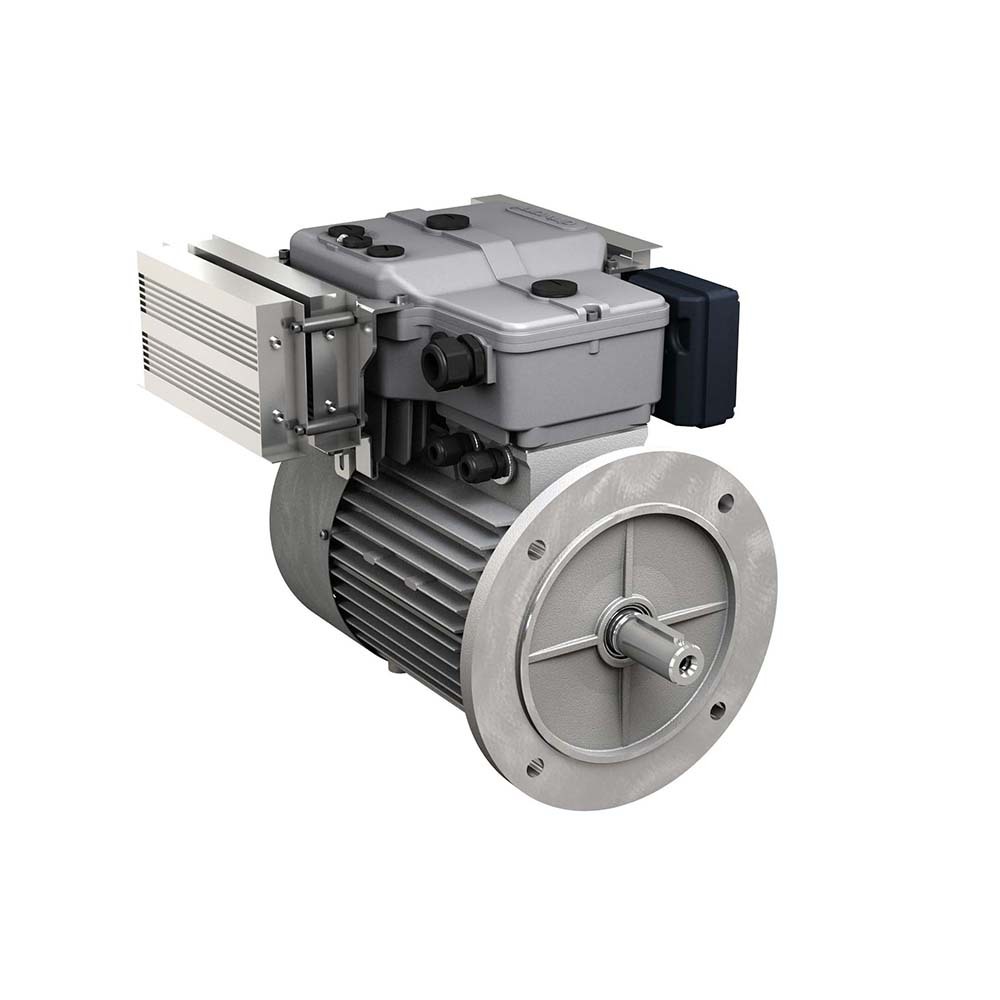

DRIVON, concepito per servire diversi tipi di applicazioni (in particolare pompe, ventilatori e trasportatori), è realizzato con componenti di assoluta affidabilità ed è controllato da un software che conferisce prestazioni eccellenti con particolare attenzione all’efficienza energetica del sistema. Il suo Controllo Vettoriale, oltre ad assicurare una coppia costante del motore in un’ampia gamma di frequenze senza richiedere un impiego sistematico della servo ventilazione a bassi regimi, risponde con prontezza e precisione alle dinamiche applicative concedendo al motore elevati sovraccarichi di coppia.

Pensato per condizioni di alimentazione estremamente eterogenee e variabili, Drivon è disponibile sia in versione mono/trifase (200 ÷260 V / 47 ÷63 Hz) con potenze motore comprese tra 0,25 e 1,5kW, sia in versione trifase (360 ÷480 V / 47 ÷63 Hz) con potenze motore da 0,25 a 5,5kW.

Le numerose funzionalità software di cui è dotato offrono all’utente flessibilità e semplicità di utilizzo attraverso un ricco assortimento di interfacce standard ed opzionali.

L’elettronica, distribuita in ben 10 taglie di potenza, è alloggiata in due distinte grandezze di chassis, una per potenze fino a 1.5 kW, l’altra per potenze fino a 5.5 kW.

Certificazioni Disponibili: UL/CSA

Garanzia: Due anni dalla data di consegna



Caratteristiche

Drivon 230V

  • Alimentazione Monofase e Trifase: (200÷260)V / (47÷63)Hz
  • Potenze nominali: 0.25; 0.37; 0.55; 0.75; 1.1; 1.5 kW
  • Intervallo di velocità : 0÷2500 rpm

Drivon 400V

  • Alimentazione Trifase: (360÷480)V / (47÷63)Hz
  • Potenze nominali: 0.25; 0.37; 0.55; 0.75; 1.1; 1.5; 2.2; 3.0; 4.0; 5.5 kW
  • Intervallo di velocità: 0÷3000 rpm

Funzionalità generali

  • Controllo vettoriale FOC open-loop di motori asincroni
  • Grado di protezione IP55 (IP56, IP65, IP66 in opzione)
  • STO (Safe Torque Off) integrato per arresto di sicurezza secondo ISO 13849-1 e IEC 61508
  • Potenziometro di bordo con funzione di Start a soglia programmabile
  • Interfaccia USB integrata
  • Bus di campo CANopen DSP402 e Modbus RTU integrati
  • Servizio continuo a basse velocità con impiego ridotto della servo ventilazione
  • Sovraccarico di coppia del 200% in regime transitorio
  • Protezione termica I2t del motore
  • Ingresso sonda termica PTC e bimetallica
  • LED di stato multicolore per diagnostica rapida
  • Ingressi digitali opto-isolati multifunzione programmabili
  • Coppia motrice massima regolabile dall’utente
  • Possibile regolazione di velocità tramite encoder sul motore
  • Ripresa al volo del motore
  • Riferimento di frequenza multiplo combinatorio
  • Frenatura dinamica con arresto rapido di emergenza
  • Regolatore PI di processo esterno a retroazione analogica
  • Rampe ad S parametrizzabili
  • Gestione controllata delle frequenze di risonanza meccanica
  • Tastierino intelligente di comando e programmazione (in opzione)
  • Modulo potenziometro + controllo direzione moto (in opzione)
  • Modulo di comunicazione Profibus (in opzione)
  • Modulo frenatura elettromeccanica (in opzione)
  • Modulo espansione I/O (in opzione)
  • Modulo di frenatura dinamica con resistore integrato (in opzione)

TASTIERINO INTELLIGENTE (in opzione)

  • Integrato nell’inverter o remoto
  • Fissaggio meccanico ad orientamento configurabile
  • Remotazione tramite cavo e connettore RJ
  • Funzioni di Parametrizzazione e Comando
  • Display 4 cifre a 7-segmenti
  • Pulsanti UP/DOWN/ENTER/MODE/FWD_REV
  • Funzione Copia Parametri
  • Funzione JOG

ACCESSORI:

  • Disponibilità gradi di protezione: IP56 - IP65 - IP66
  • Modulo potenziometro + controllo direzione moto
  • Modulo Controllo freno elettromagnetico
  • Modulo Controllo frenatura dinamico e chopper
  • Accessori e opzioni del motore
  • Fungo di emergenza
  • Moduli di comunicazione:
