Serie VSF
Riduttori a vite senza fine, combinati e con precoppia

Riduttori a vite senza fine, combinati e con precoppia

NMRVpower - NMRV - NRVpower - NRV - HA31/NMRV - HW/NMRVpower

NMRV POWER          NMRV POWER

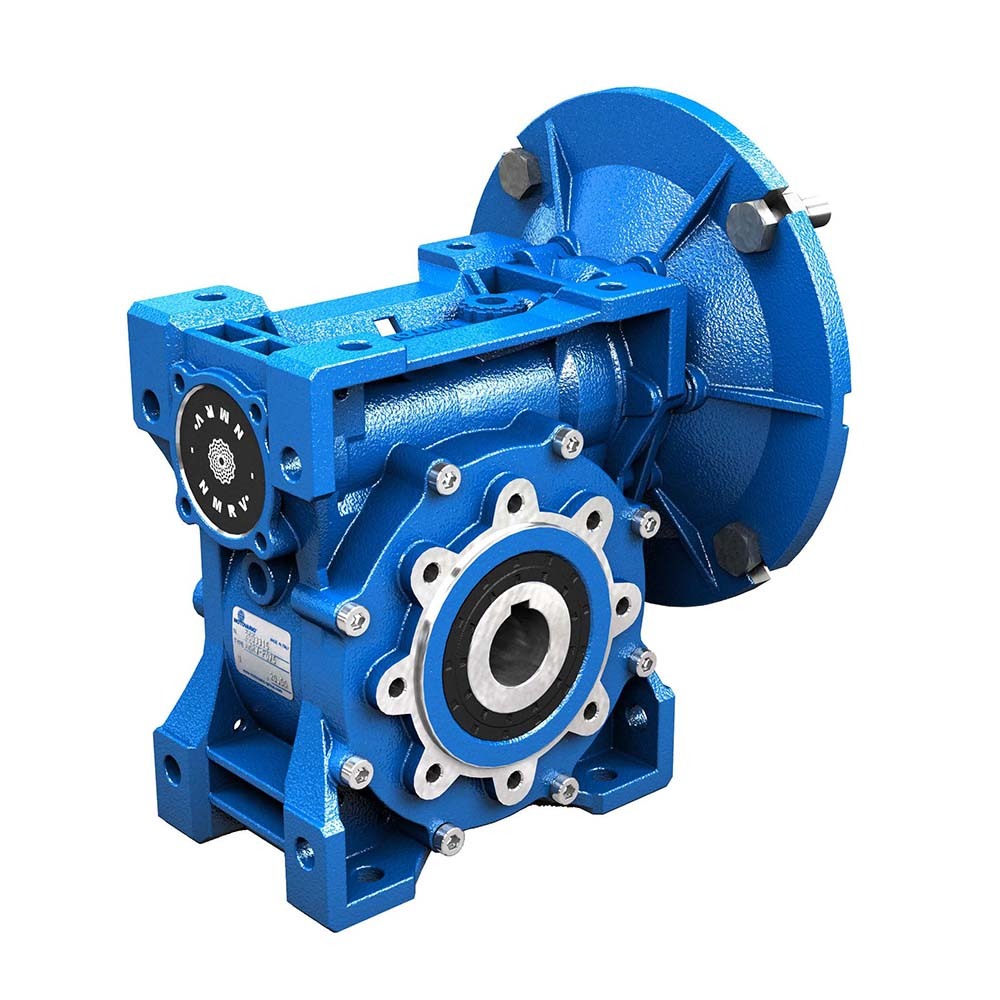

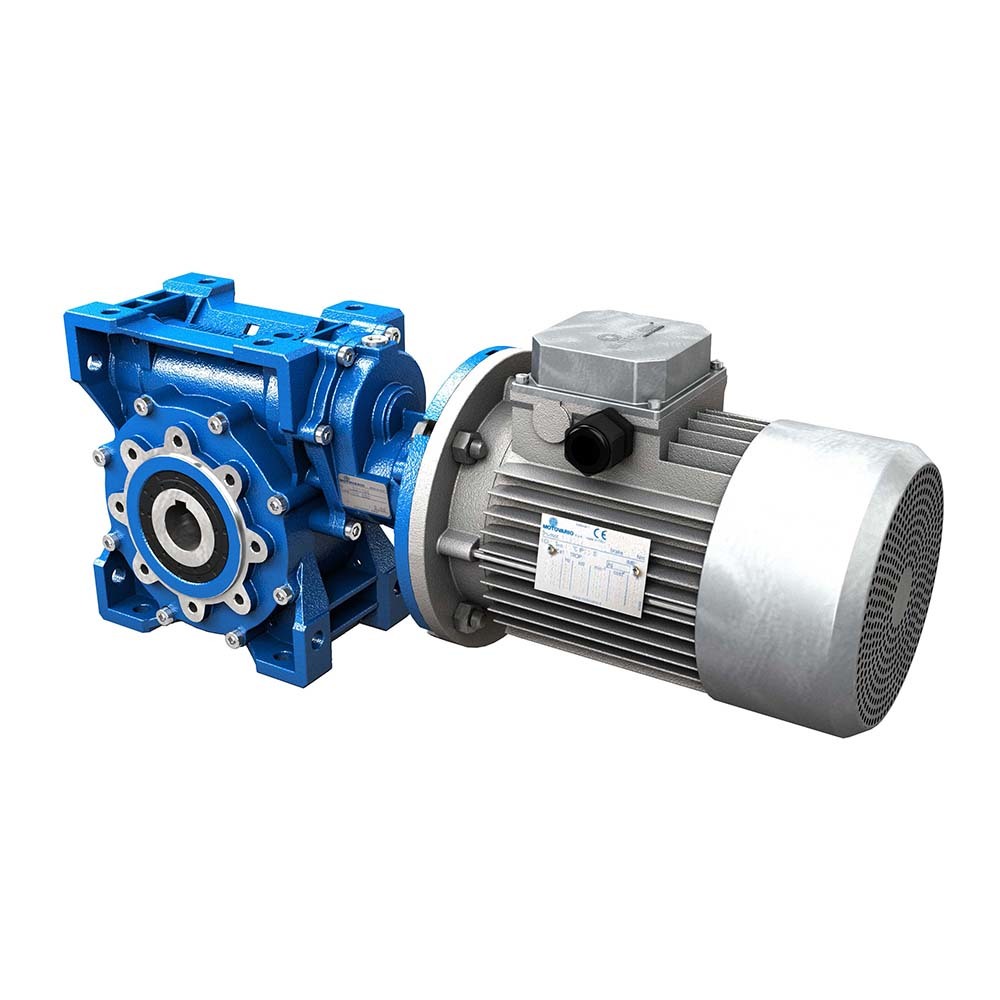

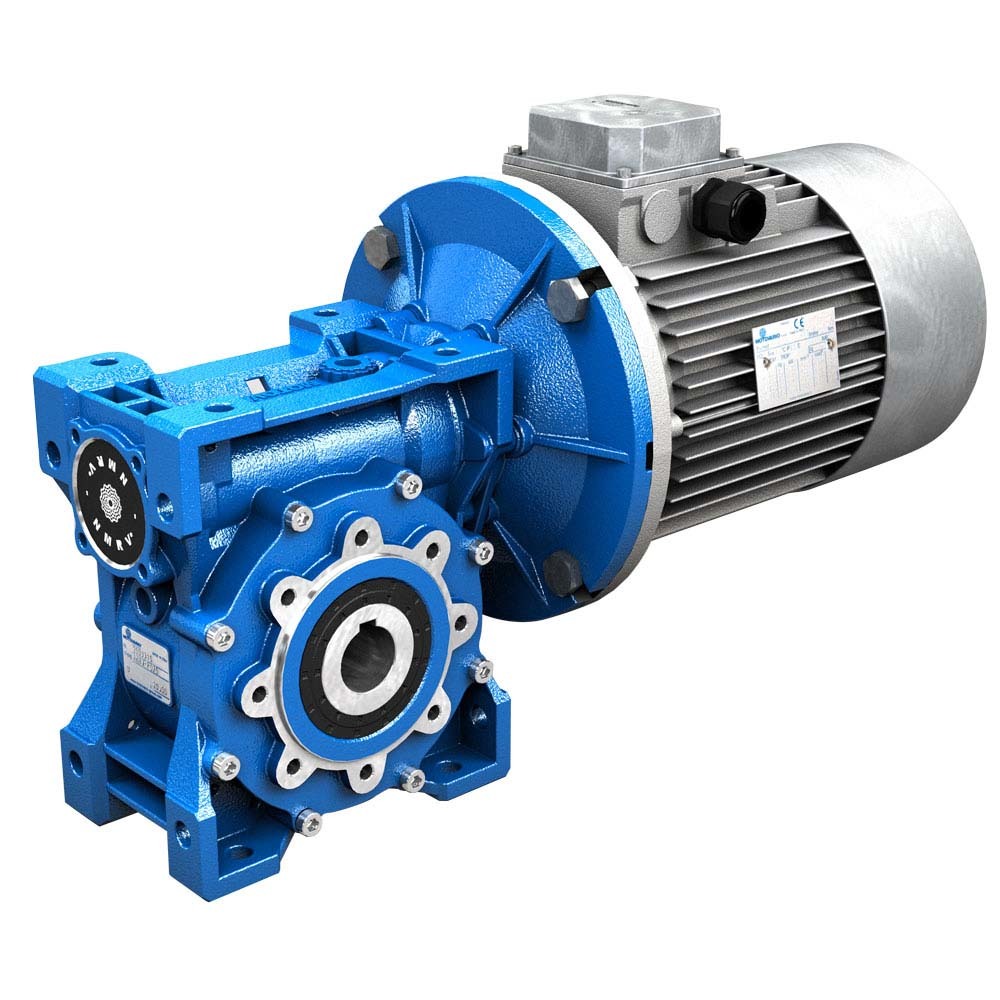

I riduttori a vite senza fine NMRV e NMRV POWER rappresentano oggi la risposta più innovativa alle esigenze del mercato in termini di efficienza e flessibilità. La nuova gamma NMRV Power, disponibile anche in versione con precoppia elicoidale, è stata progettata per garantire un livello di modularità eccezionale: pochi modelli di base sono in grado di servire un ampio spettro di potenze, garantendo la massima resa produttiva e rapporti di riduzione compresi tra 5 e 1000.

Certificazioni disponibili: ATEX 2GD/3GD

Garanzia: due anni dalla data di consegna.

Caratteristiche

  • NMRV - Grandezze: 025-030-040-050-130-150
  • NMRVpower – Grandezze: 063-075-090-110
  • Disponibile nelle versioni: predisposizione attacco motore, con albero maschio in ingresso, con limitatore di coppia
  • Potenze fino a 18,5 kW
  • Carcassa di moderna concezione con fissaggio universale in lega di alluminio pressofuso sino alla gr. 110, in ghisa grigia G200 gr. 130 e 150
  • Rapporti di riduzione compresi tra 5 e 100
  • Valore di coppia max 1.550 Nm e carico radiale massimo ammissibile 18.000 N
  • Gruppi in alluminio forniti con olio a base sintetica che ne permette il montaggio in tutte le posizioni senza modificarne la quantità di lubrificante
  • Vite senza fine in acciaio cementato/temprato e corona in bronzo Cu Sn12 Ni2 (UNI7013-10)
  • Profilo vite ZI (UNI4760) rettificato
  • Capacità di carico verificata secondo: ISO 14521, DIN 3996, BS 721, AGMA 6034, ISO 6336, DIN 3990, DIN 743, ISO 281
  • Dalla grandezza 030 i riduttori sono verniciati con polvere epossipoliestere Blu RAL 5010

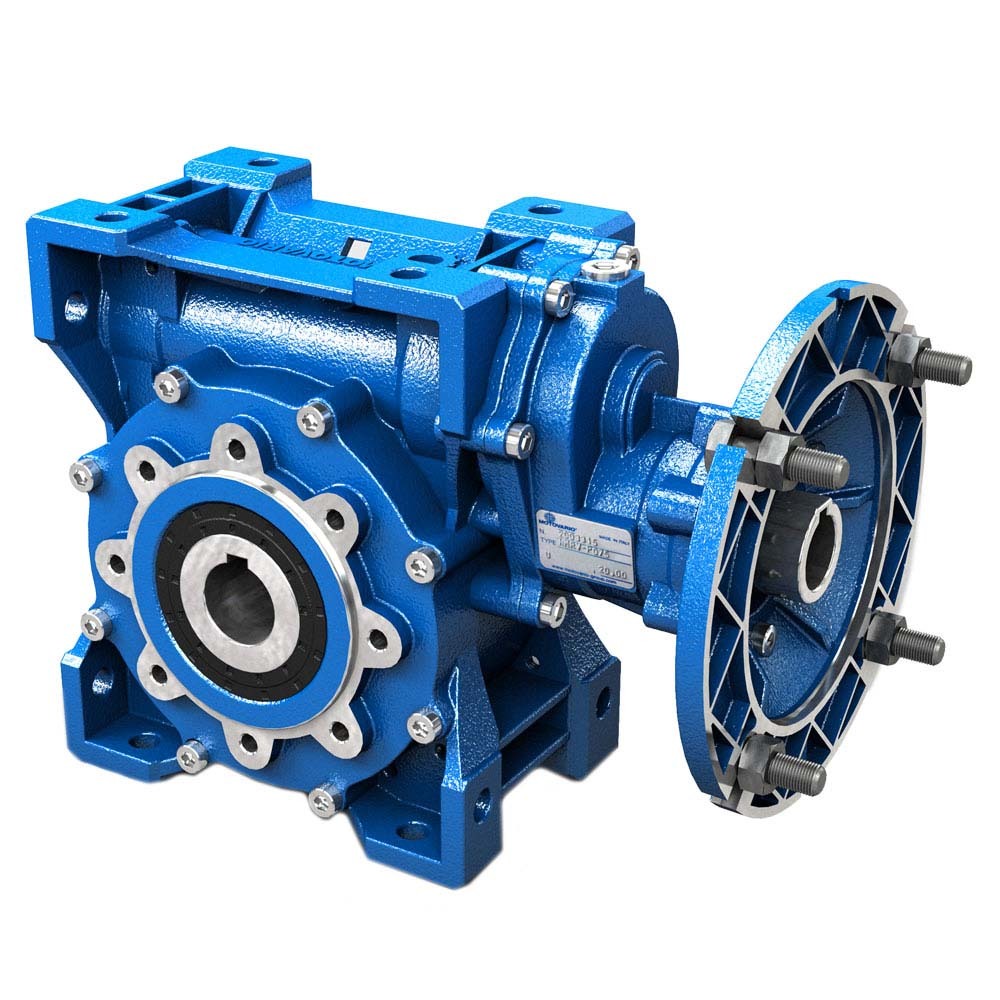

  • Disponibile con precoppie di riduzione HA31 per NMRV040/NMRV050, HW 030/040 per serie NMRV-P

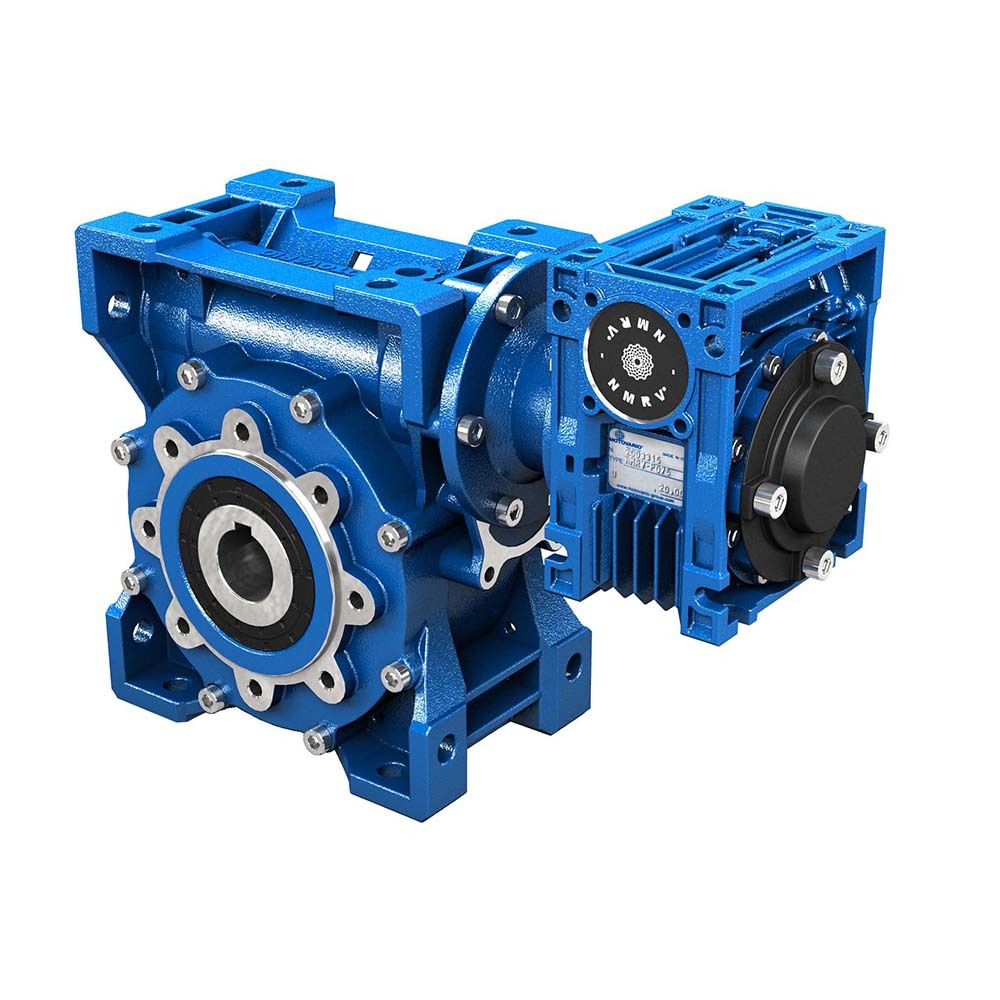

  • I riduttori a vite senza fine sono disponibili in diverse combinazioni: NMRV+NMRV, NMRVpower+NMRV, NRV+NMRV, NRVpower+NMRV, HA31+NMRV, HW/NMRVpower, IHW/NMRVpower
  • Opzioni: coperchio di protezione, braccio di reazione, flangia uscita, kit albero lento, limitatore di coppia, anelli di tenuta in viton, uscite rinforzate, lubrificanti per alte/basse temperature e per settore alimentare, tappi carico/scarico/sfiato/livello olio
  • Downloads
  • Product check list

    Compilando il presente questionario ci aiuterai a consigliarti al meglio nella scelta del prodotto Motovario.

    Campo obbligatorio
    Campo obbligatorio
    INFORMAZIONI CLIENTE
    Campo obbligatorio
    Campo obbligatorio
    Campo obbligatorio
    Campo obbligatorio
    Campo obbligatorio
    Campo obbligatorio
    DATI APPLICATIVI
    Tipo Motore

    Informazioni sul Motore
    Campo obbligatorio
    Campo obbligatorio
    Campo obbligatorio
    Campo obbligatorio

    Grado di protezione

    Velocità riduttore (giri/min)

    Range velocità (giri/min)

    Coppia richiesta (max/media)

    Descrizione dell’applicazione

    Avviamenti/Ora (Qta) - Servizio

    Ore di funzionamento/Giorno

    Versione Carcassa

    Tipo di fissaggio

    Posizione di montaggio (Verificare il catalogo)

    Carico (Si prega di riferirsi al paragrafo “Fattore di servizio” sul catalogo)

    Fr/Fa carico radiale/assiale

    Collegamento(diretto, giunto, cinghia, catena...)

    Fattore di servizio minimo richiesto

    Certificazioni/Normative richieste
    CONDIZIONI AMBIENTALI

    Presenza di sorgenti di calore esterne (dal sole, dall’ambiente e/o dalle macchine)

    Ambiente di installazione
    Tipo di atmosfera
    Le seguenti informazioni sono utili e necessarie per identificare il prodotto corretto in accordo con la Direttiva Europea ATEX 94/9 CE. Per favore, riempire gli spazi bianchi presenti in questo documento. Nota Importante: Motovario non è in grado di fornire prodotti Atex 1D/1G o per Zona 0

    Tipo di zona
    GAS
    POLVERE

    Temperatura superficiale consentita
    GAS (Classe di Temperatura)

    POLVERE

    Motovario può, soggetto alla ricezione delle informazioni precedenti, confermare l’armonizzazione a EN1127-1 e da EN13463-1 a EN13463-8 per: riduttori coassiali Serie H/HA, riduttori ortogonali Serie B/BA, riduttori pendolari serie S, riduttori a vite senza fine serie NMRV/NMRV-P.
    In caso d’ordine tutte le informazioni precedenti devono essere disponibili per consentire la fornitura delle necessarie certificazioni di prodotto, numero dei file e dati in targhetta.
