Serie B
Riduttori ortogonali - ghisa

Riduttori ortogonali

B - IB - PB - CB

Il contenuto tecnologico dei riduttori ortogonali della serie B consente un eccezionale rapporto prestazione/durata. Particolarmente versatili, trovano applicazione in diversi contesti industriali e civili. Ottimi i rapporti qualità/prezzo e coppia/peso, anche quando correlati alla pressoché inesistente necessità di manutenzione.

Disponibili nella versione in ghisa dalla grandezza 063 alla 163.

Certificazioni Disponibili: ATEX 2GD/3GD

Garanzia: Due anni dalla data di consegna.

SCARICA I DISEGNI 2D/3D CAD

Caratteristiche

  • Grandezze: 060-080-100-125-140-150-160

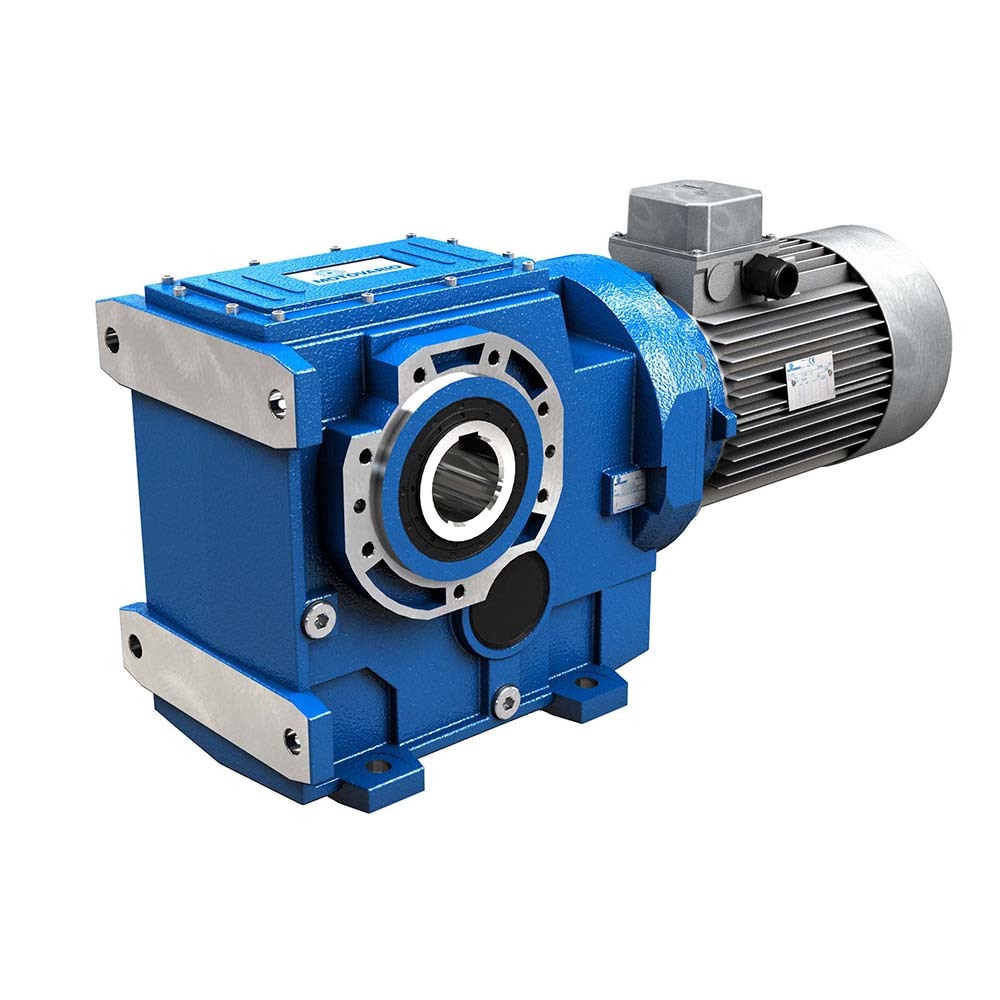

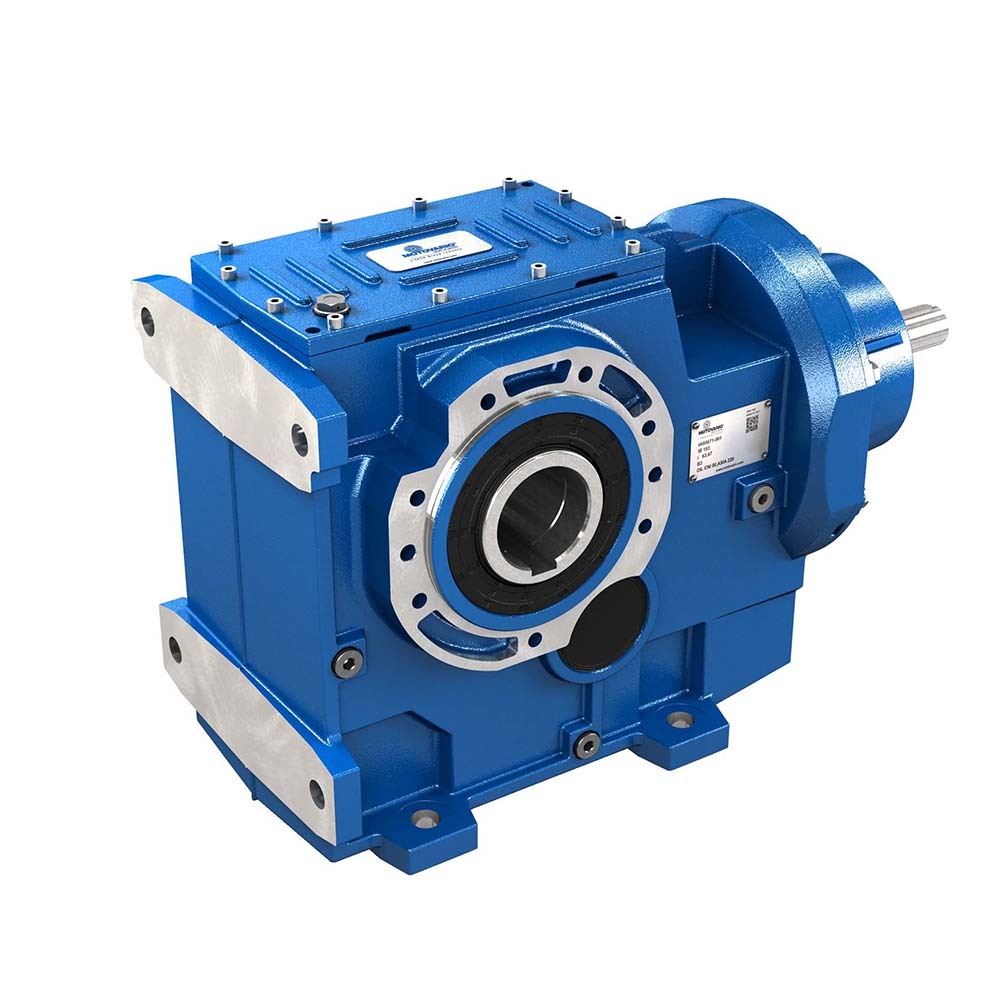

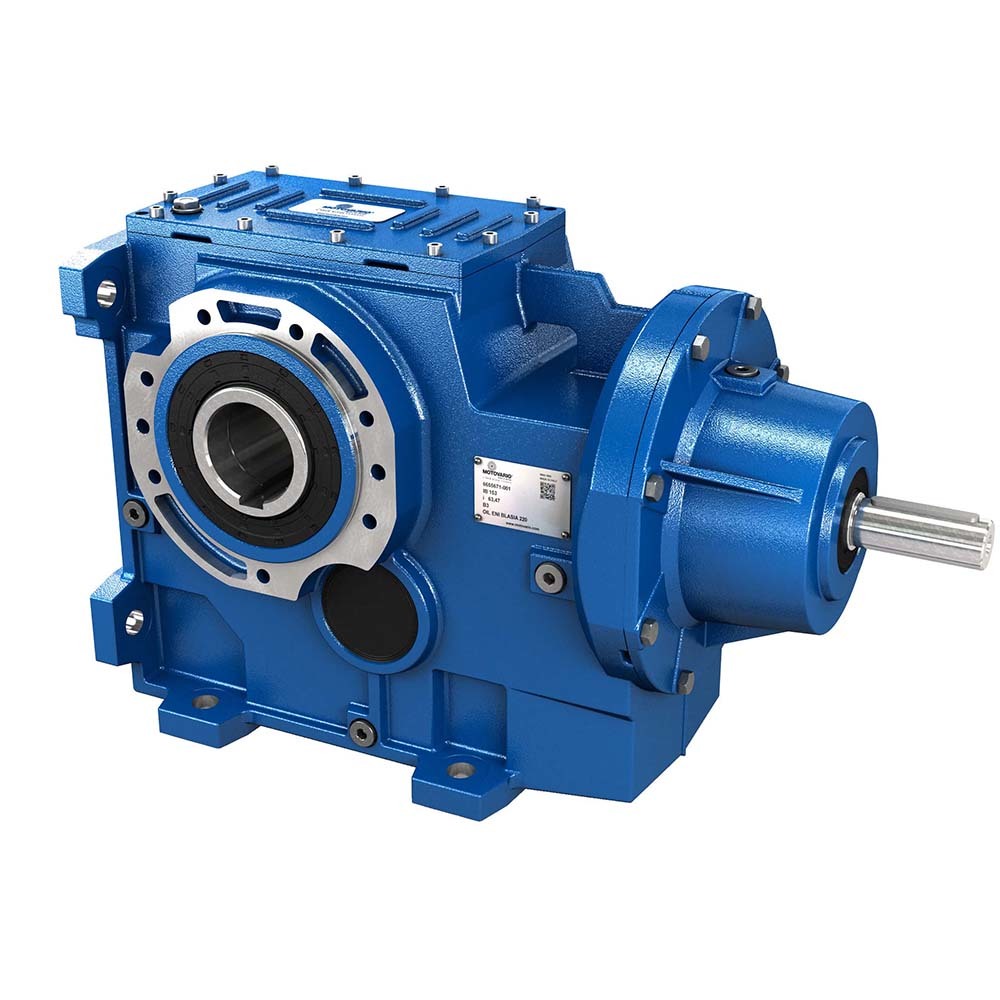

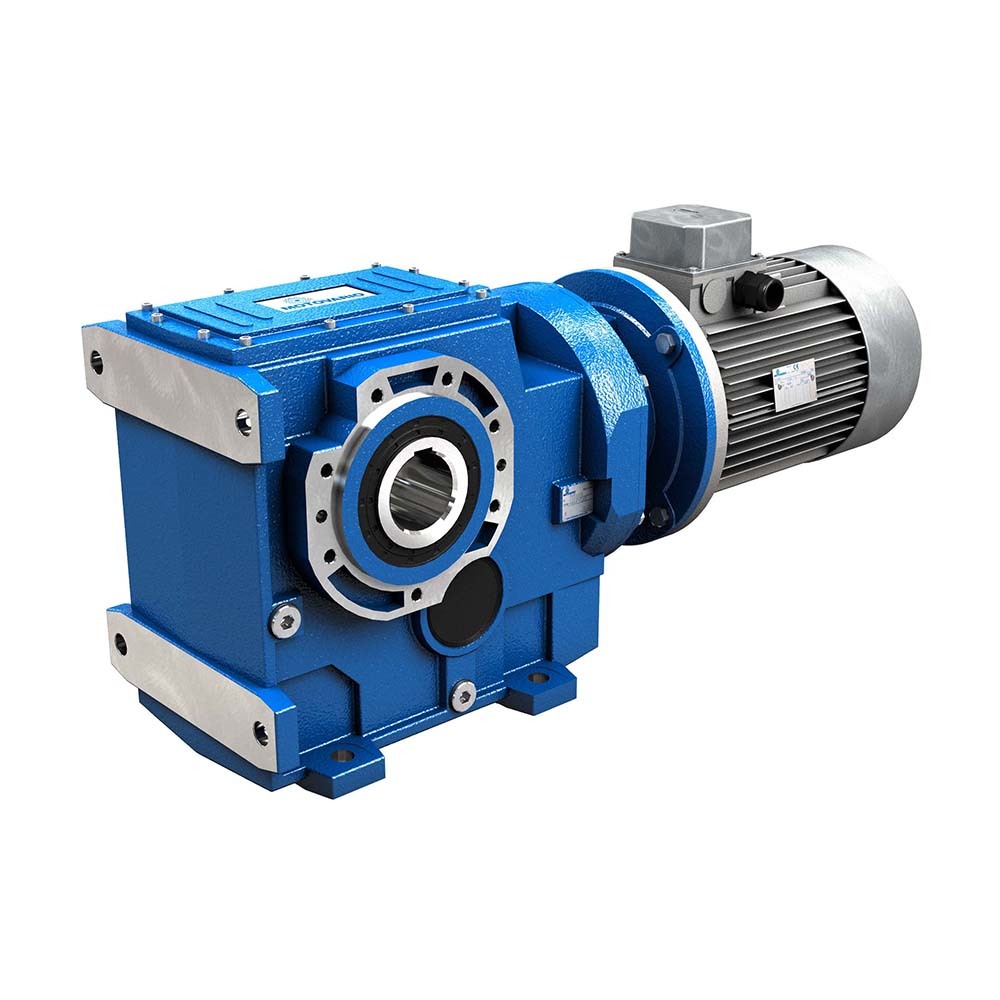

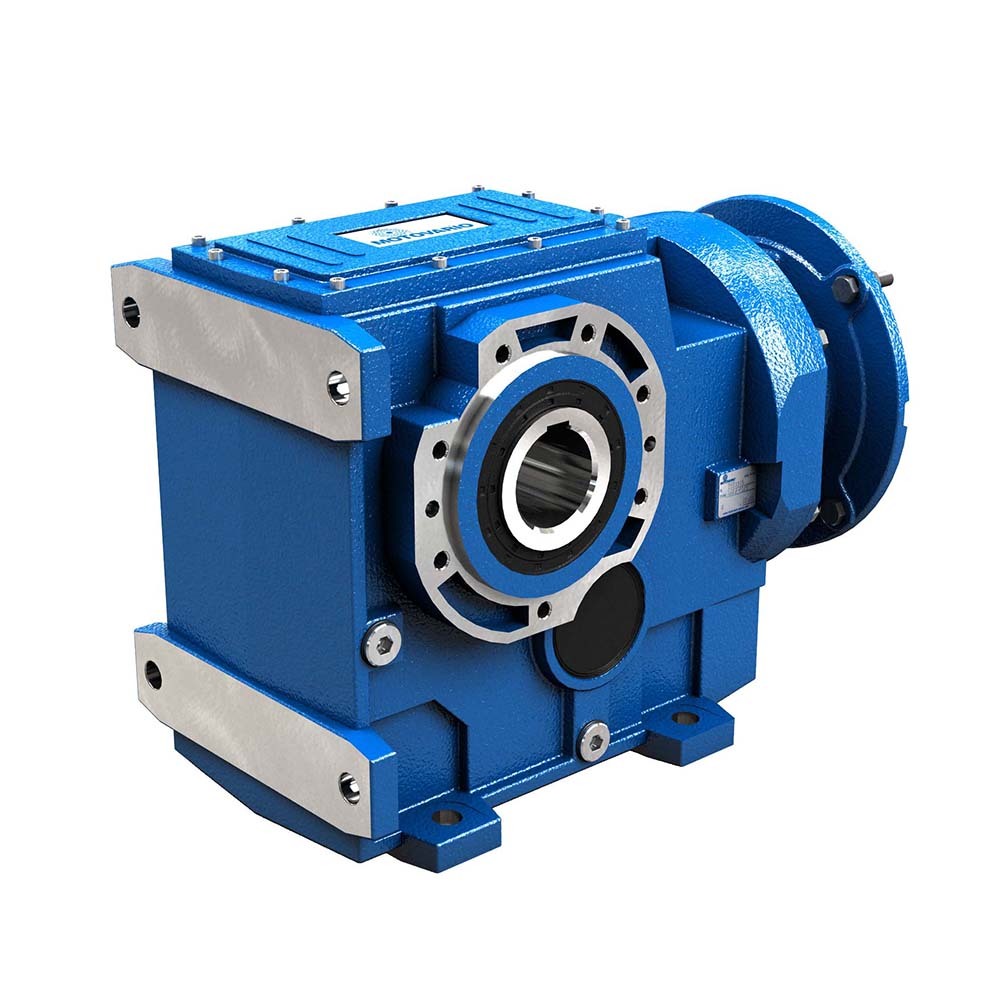

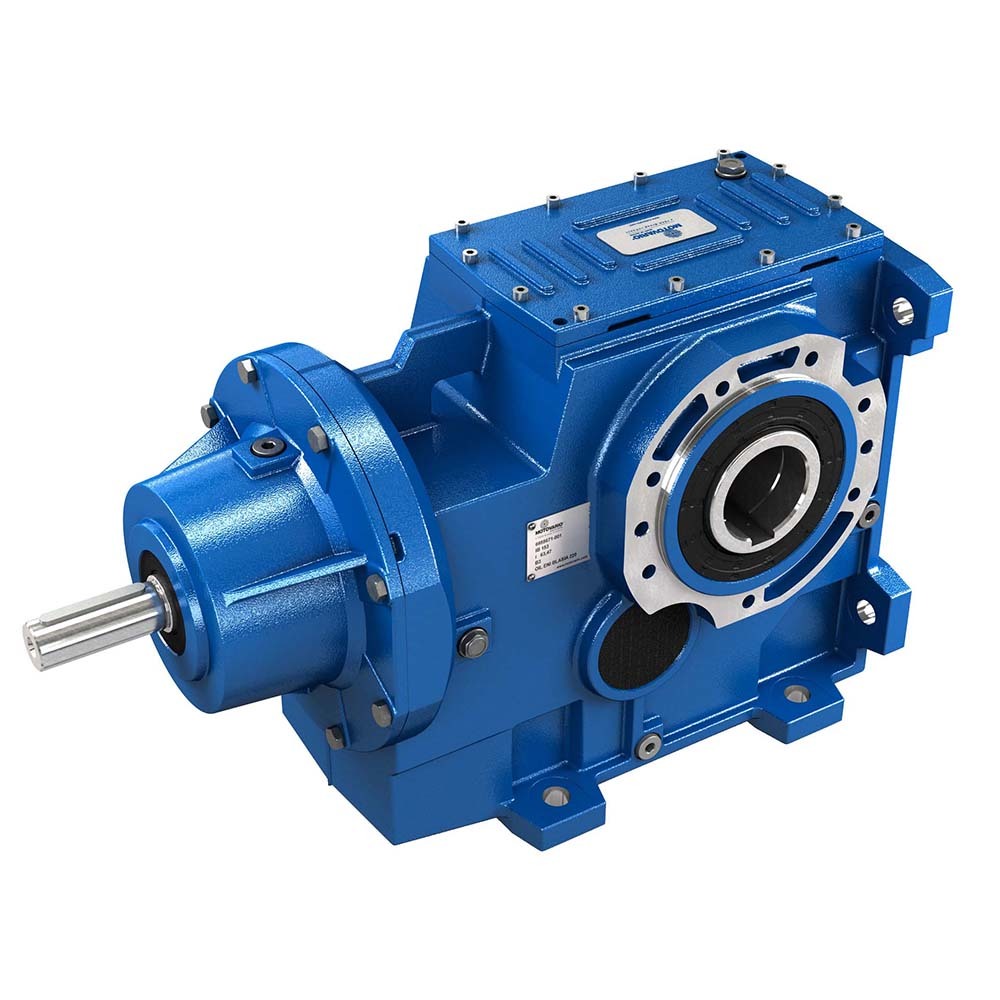

  • Disponibile nelle versioni: B - predisposizione attacco motore, IB - con albero maschio in ingresso, CB - con motore compatto, PB - predisposizione attacco motore con giunto elastico
  • Carcassa con piedi FC, flangia SC e universale UC
  • Potenze fino a 90 kW
  • Ingranaggi in acciaio cementato e temprato con profilo sbarbato o rettificato
  • 3 stadi di riduzione
  • Coppie coniche spiroidali Gleason con profilo rodato, montate come secondo stadio di ingranaggi per permettere una maggior resistenza
  • Rapporti di riduzione compresi tra 5,71 e 187,24
  • Valore di coppia max 13.000 Nm e carico radiale massimo ammissibile 80.000 N
  • Carcasse in ghisa grigia G200 ad elevata resistenza ottimizzate mediante analisi FEM per garantire alte performance e affidabilità
  • Capacità di carico calcolate secondo ISO 6336 e verificate secondo AGMA 2001
  • Verniciati con polvere epossipoliestere Blu RAL 5010
  • Accessori: braccio di reazione, flangia uscita, albero lento, calettatore, dispositivo antiretro, kit di protezione, anelli di tenuta in viton, uscite rinforzate, kit di montaggio/smontaggio
  • Downloads
  • Product check list

    Compilando il presente questionario ci aiuterai a consigliarti al meglio nella scelta del prodotto Motovario.

    Campo obbligatorio
    Campo obbligatorio
    INFORMAZIONI CLIENTE
    Campo obbligatorio
    Campo obbligatorio
    Campo obbligatorio
    Campo obbligatorio
    Campo obbligatorio
    Campo obbligatorio
    DATI APPLICATIVI
    Tipo Motore

    Informazioni sul Motore
    Campo obbligatorio
    Campo obbligatorio
    Campo obbligatorio
    Campo obbligatorio

    Grado di protezione

    Velocità riduttore (giri/min)

    Range velocità (giri/min)

    Coppia richiesta (max/media)

    Descrizione dell’applicazione

    Avviamenti/Ora (Qta) - Servizio

    Ore di funzionamento/Giorno

    Versione Carcassa

    Tipo di fissaggio

    Posizione di montaggio (Verificare il catalogo)

    Carico (Si prega di riferirsi al paragrafo “Fattore di servizio” sul catalogo)

    Fr/Fa carico radiale/assiale

    Collegamento(diretto, giunto, cinghia, catena...)

    Fattore di servizio minimo richiesto

    Certificazioni/Normative richieste
    CONDIZIONI AMBIENTALI

    Presenza di sorgenti di calore esterne (dal sole, dall’ambiente e/o dalle macchine)

    Ambiente di installazione
    Tipo di atmosfera
    Le seguenti informazioni sono utili e necessarie per identificare il prodotto corretto in accordo con la Direttiva Europea ATEX 94/9 CE. Per favore, riempire gli spazi bianchi presenti in questo documento. Nota Importante: Motovario non è in grado di fornire prodotti Atex 1D/1G o per Zona 0

    Tipo di zona
    GAS
    POLVERE

    Temperatura superficiale consentita
    GAS (Classe di Temperatura)

    POLVERE

    Motovario può, soggetto alla ricezione delle informazioni precedenti, confermare l’armonizzazione a EN1127-1 e da EN13463-1 a EN13463-8 per: riduttori coassiali Serie H/HA, riduttori ortogonali Serie B/BA, riduttori pendolari serie S, riduttori a vite senza fine serie NMRV/NMRV-P.
    In caso d’ordine tutte le informazioni precedenti devono essere disponibili per consentire la fornitura delle necessarie certificazioni di prodotto, numero dei file e dati in targhetta.
