Riduttori pendolari - ghisa

S - IS - PS - CS

Riduttori pendolari - ghisa

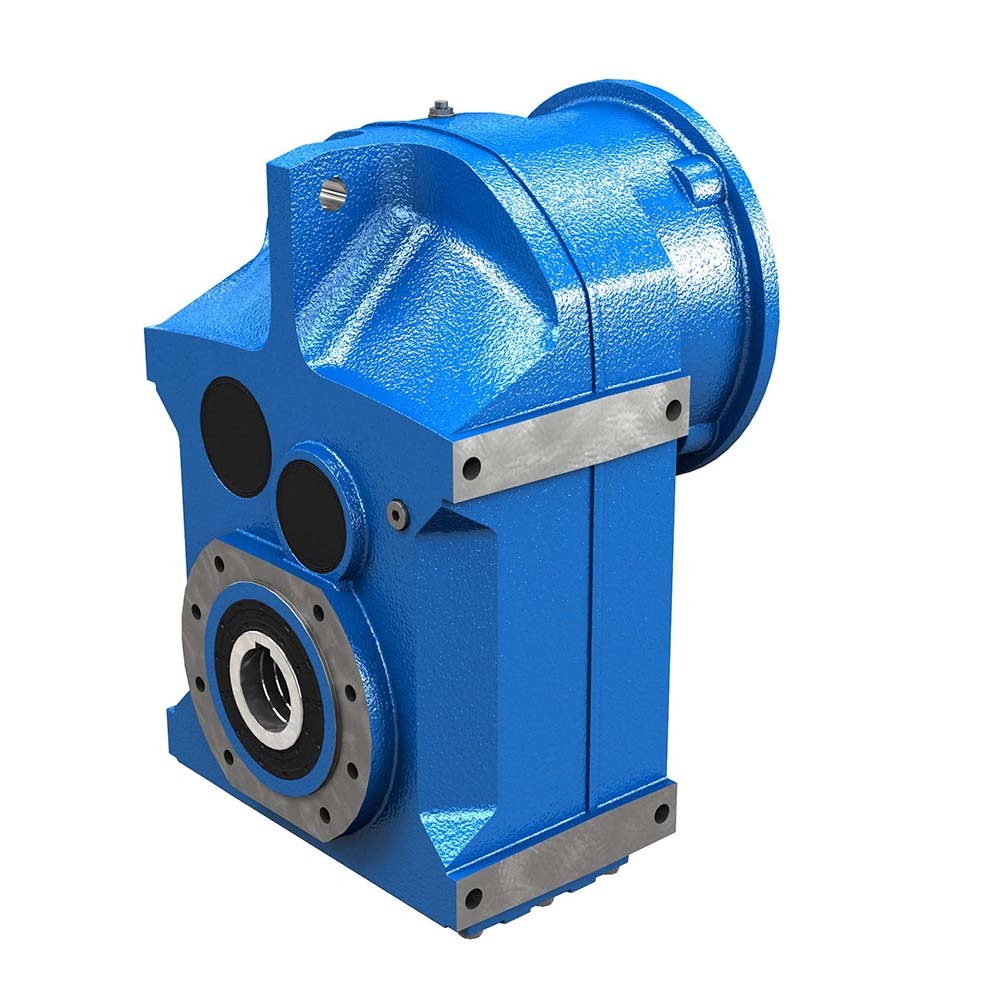

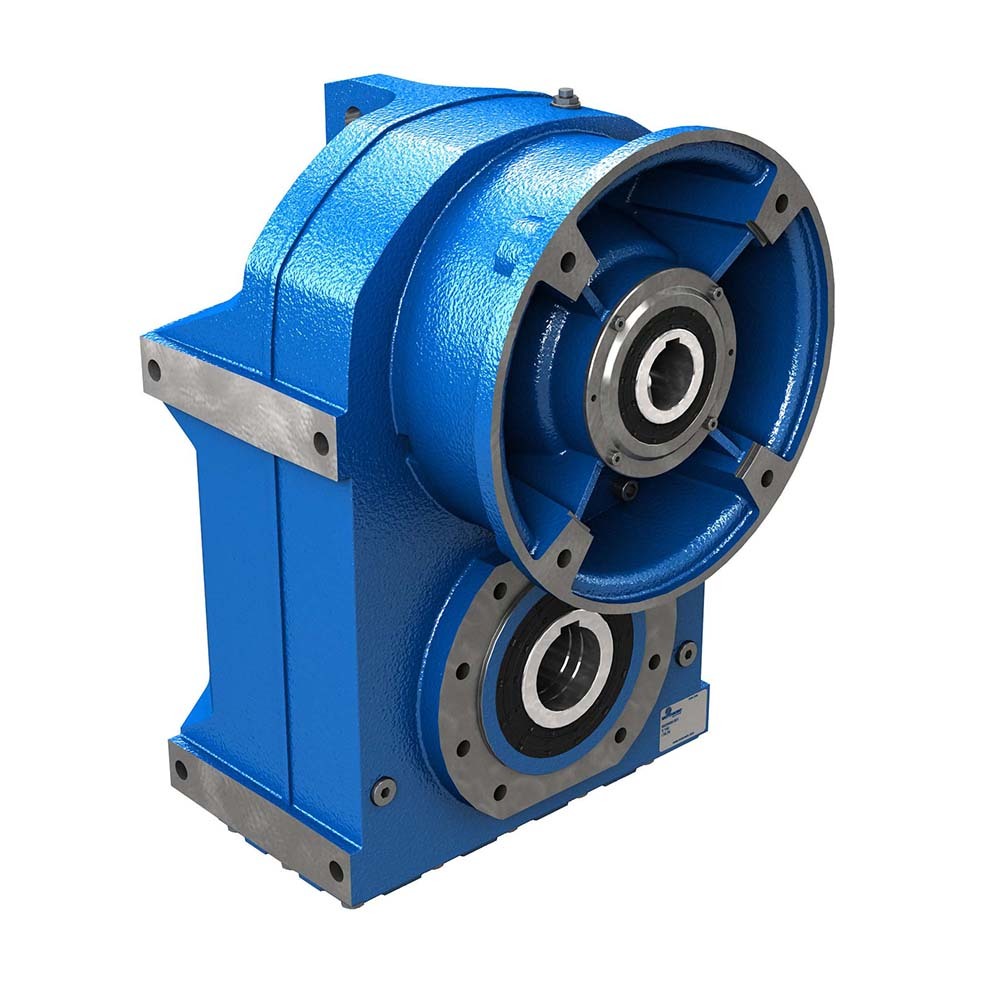

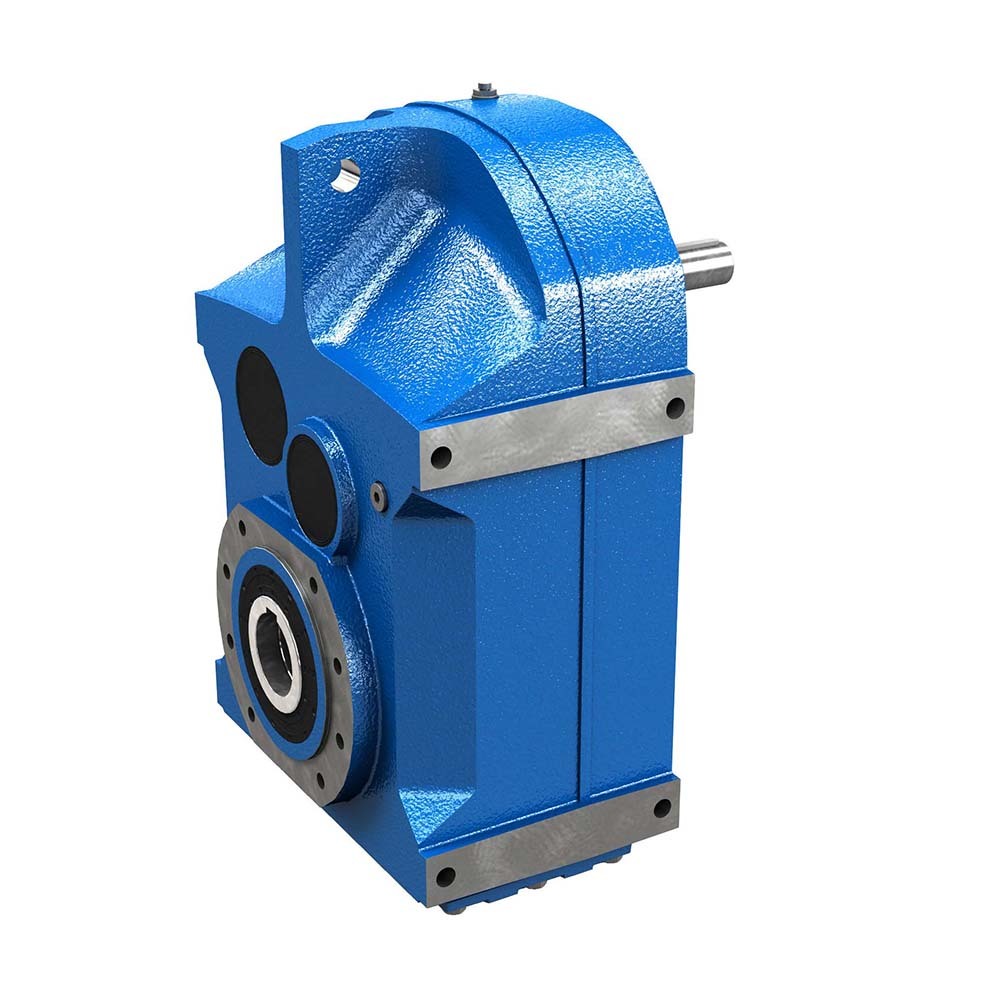

  • S080pam112_CAM1 maxi
  • IS080_CAM1 maxi
  • CS080112_CAM1 maxi
  • S140-150

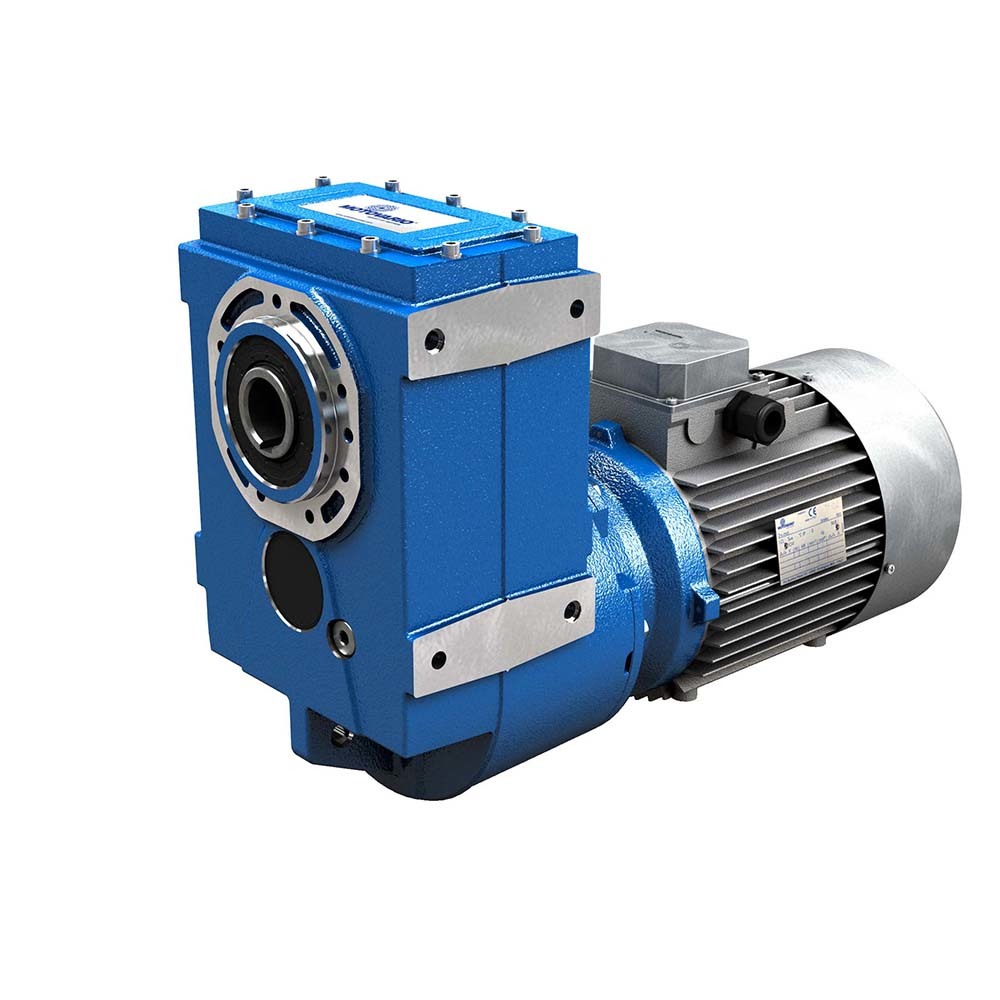

  • S140-150_motor
  • IS140-150

Progettati appositamente per applicazioni in cui sia implicato il trasporto mediante nastro convogliatore o coclea, trovano impiego in molteplici campi industriali.
I riduttori pendolari della serie S, disponibili nella versione in ghisa dalla grandezza 050 alla 125, consentono un’ampia gamma di rapporti di riduzione garantendo la massima efficienza in qualsiasi condizione di lavoro.
La nuova serie S viene integrata con due nuove grandezze, 140 e 150, con l’obiettivo di estendere il montaggio pendolare a potenze superiori.

Certificazioni Disponibili (fino alla grandezza 125): ATEX 2GD/3GD

Garanzia: Due anni dalla data di consegna.

Caratteristiche
Gamma
Downloads
PRODUCT CHECK LIST
Richiedi informazioni
Grandezze: 050-060-080-100-125-140-150
  • Potenze da 0,12 kW a 45 kW con motore trifase 4 poli
  • Rapporti di riduzione compresi tra 4,06 e 394,69
  • Valore di coppia max 9.500 Nm
  • Carico radiale massimo ammissibile 30.000 N
Grandezze: 050-060-080-100-125
  • Carcassa universale
  • Versioni: S... C  Montaggio piede-flangia / Albero Cavo - S... D Montaggio piede-flangia / Albero Pieno - S...  L Montaggio piede-flangia / Albero Calettatore
  • 2 e 3 stadi di riduzione
  • Modularità
  • Ingranaggi in acciaio cementato e temprato con profilo sbarbato o rettificato
  • Carcasse in ghisa grigia EN-GJL-200 ad elevata resistenza ottimizzate mediante analisi FEM
  • Capacità di carico calcolate secondo ISO 6336, DIN 3990 e AGMA 2001
  • Verniciati con polvere epossipoliestere Blu RAL 5010
Grandezze: 140-150
  • Carcassa universale
  • Versioni: S... C Montaggio piede-flangia / Albero Cavo - S... L Montaggio piede-flangia / Albero Calettatore
  • 2 e 3 stadi di riduzione
  • Ingranaggi in acciaio cementato e temprato con profilo rettificato
  • Carcasse in ghisa grigia EN-GJL-200
  • Capacità di carico calcolate secondo ISO 6336, DIN 3990 e AGMA 2001
  • I riduttori sono forniti senza lubrificante
  • Verniciati con polvere epossipoliestere Blu RAL 5010
